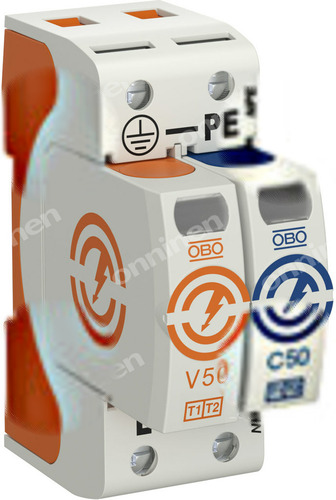

Ogranicznik przepięć, 2p Typ 1+2 (kl. B+C) typ V50-1+NPE-280 5093522

Producent: Obo Bettermann

Ochrona przed przepięciami w instalacjach elektrycznych Ogranicznik przepięć V50-1+NPE-280 to zaawansowane urządzenie klasy 1+2, zaprojektowane do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Jego konstrukcja oparta na hybrydowej technologii łączy w sobie zalety ograniczników typu B i C, zapewniając kompleksową ochronę zarówno dla budynków mieszkalnych, jak i komercyjnych. Urządzenie jest przeznaczone do montażu na szynie DIN TH-35 mm i charakteryzuje się kompaktowymi wymiarami – zajmuje jedynie 2 moduły. Funkcjonalność i zastosowanie Ogranicznik ten skutecznie wyrównuje potencjały w systemach ochrony odgromowej, zgodnie z normą VDE 0185-305 (IEC 62305). Zdolność odprowadzania prądów udarowych na poziomie 12,5 kA (10/350 µs) na biegun gwarantuje ochronę przed nagłymi skokami napięcia, które mogą uszkodzić wrażliwe urządzenia elektroniczne. Jest kompatybilny z różnymi układami sieciowymi: TN, TN-S, TN-C-S oraz TT. Dzięki temu stanowi uniwersalne rozwiązanie dla szerokiego spektrum instalacji. Dodatkowo, optyczna sygnalizacja zadziałania ułatwia szybką identyfikację uszkodzonego ogranicznika i konieczność jego wymiany. Bezpieczeństwo i niezawodność Konstrukcja ogranicznika została zaprojektowana z myślą o bezpieczeństwie użytkowania. Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0) minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii. Mechaniczne zabezpieczenie wkładek chroni przed skutkami wibracji, a kodowanie napięciowe zapobiega nieprawidłowemu montażowi. Maksymalny przekrój przewodu do 35 mm2 umożliwia podłączenie przewodów o różnej grubości, co ułatwia integrację z istniejącą instalacją elektryczną. Zabezpieczenie do 160A GL/gG eliminuje konieczność stosowania dodatkowych bezpieczników w wielu przypadkach.

• Bez prądu upływu tak
• Bieguny 1+N/PE
• Inny układ sieci nie
• Integrated short-circuit protection tak
• Klasa ochronności Typ 1+2
• Leakage-current free tak
• Liczba biegunów 2
• Liczba przewodów (bez uziemienia) 1
• Maks. przekrój przewodu (jedno-/wielodrutowego) 35 mm2
• Maks. przekrój przewodu elastycznego 35 mm2
• Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) 160 A
• Maksymalny prąd wyładowczy (8/20) 50 kA
• Najwyższe napięcie trwałej pracy AC 280 V
• Najwyższe napięcie trwałej pracy DC 350 V
• Poziom ochrony 1.3 kV
• Poziom ochrony L-N 1.3 kV
• Poziom ochrony N-PE 0.8 kV
• Prąd udarowy (10/350 µs) 12.5 kA
• Rozmiar 2 moduły
• Sposób montażu Szyna montażowa DIN TH-35 mm
• Stopień ochrony (IP) IP20
• Sygnalizacja zadziałania na urządzeniu Optyczny
• Typ 2 tak
• Układ sieci DC nie
• Układ sieci IT nie
• Układ sieci TN tak
• Układ sieci TN-C nie
• Układ sieci TN-C-S tak
• Układ sieci TN-S tak
• Układ sieci TT tak
• Układ sieciowy Inne
• Wydmuchowy nie
• Wytrzymałość zwarciowa (Isccr) 50 kA
• Zdolność gaszenia prądu następczego 0.1 kA
• Ze stykiem do zdalnej sygnalizacji nie
• Ze stykiem sygnalizacyjnym nie
• Zintegrowana zabezpieczenie przeciwzwarciowe tak
• Zintegrowane dobezpieczenie nie
• Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG 160 A
• Znamionowe napięcie AC 230 V
• Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 30 kA
