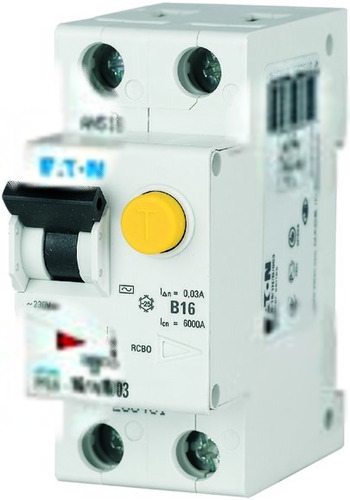

Wyłącznik kombinowany 6kA PFL6-16/1N/B/3 typ AC

Producent: Eaton

Wyłącznik kombinowany – ochrona i wygoda w jednym urządzeniu Ten wyłącznik kombinowany 6kA PFL6-16/1N/B/3 typ AC to niezawodne rozwiązanie do ochrony instalacji elektrycznych. Łączy w sobie funkcje wyłącznika nadprądowego i wyłącznika różnicowoprądowego (RCD), zapewniając kompleksową ochronę przed przeciążeniem, zwarciem i porażeniem prądem elektrycznym. Jest to szczególnie ważne w obwodach, gdzie wymagane jest wysokie bezpieczeństwo, np. w łazienkach, kuchniach czy pomieszczeniach wilgotnych. Wyłącznik ten charakteryzuje się prądem znamionowym 16A i napięciem znamionowym 230V, co czyni go idealnym do standardowych instalacji domowych i komercyjnych. Charakterystyka B zapewnia szybkie wyzwalanie w przypadku zwarć, a także pozwala na bezpieczne uruchamianie urządzeń z silnikami, które generują krótkotrwałe prądy rozruchowe. Znamionowa zdolność wyłączania zwarciowego na poziomie 6kA gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia poważnej awarii. Budowa i zastosowanie Wyłącznik PFL6-16/1N/B/3 został zaprojektowany do montażu na szynie DIN, co ułatwia jego instalację i wymianę. Jego kompaktowe rozmiary – szerokość 2 modułów – pozwalają na oszczędne wykorzystanie przestrzeni w rozdzielnicy. Dodatkowo, obecność jednocześnie rozłączanego bieguna N zwiększa bezpieczeństwo użytkowania. Przekrój przyłączanego przewodu do 25mm2 umożliwia podłączenie przewodów o różnej grubości, dostosowując się do potrzeb konkretnej instalacji. Ten model jest przeznaczony do zabezpieczania obwodów o napięciu AC i posiada czułość na prąd przemienny (AC). Klasa ograniczenia energii 3 oraz kategoria przepięcia 3 potwierdzają jego odporność na zakłócenia i zdolność do ochrony przed skutkami przepięć. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem przypadkowym. Kluczowe zalety dla profesjonalistów i użytkowników końcowych Kompleksowa ochrona: Połączenie funkcji wyłącznika nadprądowego i różnicowoprądowego w jednym urządzeniu upraszcza instalację i zwiększa bezpieczeństwo. Szybka reakcja: Charakterystyka B zapewnia szybkie wyzwalanie w przypadku zwarć, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Uniwersalność: Przystosowany do pracy z przewodami o przekroju do 25mm2, co ułatwia dopasowanie do różnych instalacji. Kompaktowy rozmiar: Szerokość 2 modułów pozwala na oszczędne wykorzystanie przestrzeni w rozdzielnicy. Bezpieczeństwo: Obecność jednocześnie rozłączanego bieguna N dodatkowo zwiększa poziom bezpieczeństwa użytkowania. Testowanie jakości: Aparat testowany co 6 miesięcy zapewnia niezawodność działania przez długi czas. Elastyczność podłączeń: Dostępność podwójnych zacisków windowych/szynowych ułatwia montaż i podłączenie przewodów. Przekrój zacisków 25mm2, testowanie aparatu co 6 miesiący, podwójne zaciski windowe/szynowe

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość AC
• Do instalacji podtynkowych nie
• Głębokość wbudowania 69.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 6 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
