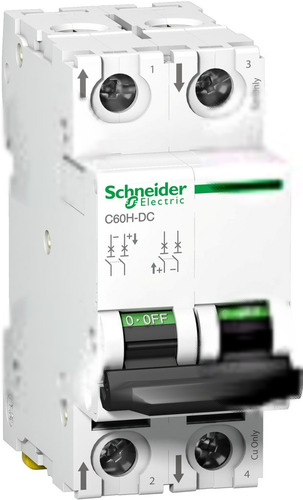

Wyłącznik nadprądowy C60H-DC-C3-2 C 3A 2-biegunowy

Producent: Schneider Electric

Wyłącznik nadprądowy do instalacji DC – ochrona i niezawodność Ten dwubiegunowy wyłącznik nadprądowy z serii Acti9 C60H-DC to kompaktowe i efektywne rozwiązanie do zabezpieczania obwodów prądu stałego. Zaprojektowany do ochrony przed przeciążeniem i zwarciem, zapewnia bezpieczeństwo instalacji elektrycznych w różnych zastosowaniach. Charakterystyka C sprawia, że jest idealny do obwodów z dużym prądem rozruchowym, takich jak silniki czy transformatory – pozwala mu reagować wolniej na krótkie skoki prądu, dlatego dobrze znosi uruchamianie urządzeń z silnikiem. Budowa i zastosowanie Wyłącznik C60H-DC-C3-2 o prądzie znamionowym 3A przeznaczony jest do montażu na szynie DIN. Jego szerokość 2 modułów pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy. Znamionowe napięcie udarowe wytrzymywane na poziomie 6kV oraz wysoka odporność na zakłócenia (stopień zanieczyszczenia 3) gwarantują niezawodne działanie nawet w trudnych warunkach środowiskowych. Wyłącznik ten znajduje zastosowanie w instalacjach DC o napięciu do 440V, zarówno w budownictwie mieszkaniowym, jak i komercyjnym, a także w systemach fotowoltaicznych czy ładowarkach pojazdów elektrycznych. Kluczowe cechy i korzyści Ochrona przed przeciążeniem i zwarciem: Zapewnia skuteczną ochronę obwodów elektrycznych, chroniąc urządzenia i instalację przed uszkodzeniami. Charakterystyka C: Idealna do obwodów z prądami udarowymi, np. silników, transformatorów, ładowarek. Kompaktowe wymiary: Szerokość 2 modułów ułatwia montaż i optymalizuje wykorzystanie przestrzeni w rozdzielnicy. Szeroki zakres temperatur pracy: Działa niezawodnie w temperaturach od -25°C do 70°C. Znamionowa zdolność wyłączania: Zdolność wyłączania zwarciowego przy 230V DC wynosi aż 20kA, a przy 400V DC – 10kA co zapewnia wysoki poziom bezpieczeństwa. Uniwersalność: Możliwość podłączenia przewodów jednodrutowych (do 25 mm2) oraz wielożyłowych (do 16 mm2) zapewnia elastyczność podczas instalacji. Możliwość rozbudowy: Kompatybilny z dodatkowymi akcesoriami z serii Acti9, co pozwala na dostosowanie go do indywidualnych potrzeb. Stopień ochrony IP20: Zapewnia ochronę przed dotknięciem palcem oraz przed większymi ciałami stałymi. Wyłącznik nadprądowy Acti9 C60H-DC-C3-2 to solidne i niezawodne urządzenie, które spełni oczekiwania zarówno profesjonalnych instalatorów, jak i użytkowników końcowych poszukujących bezpiecznego i efektywnego rozwiązania do ochrony swoich instalacji elektrycznych prądu stałego.

• Charakterystyka wyzwalania C
• Częstotliwość 0 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 0
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 440 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 3 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 2.2 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 0 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 20 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 10 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
