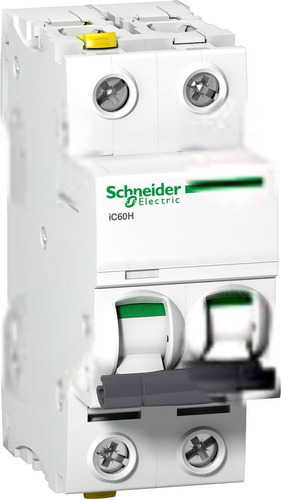

Wyłącznik nadprądowy iC60H-C1-2 C 1A 2-biegunowy

Producent: Schneider Electric

Wyłącznik nadprądowy iC60H-C1-2 to niezawodne zabezpieczenie instalacji elektrycznej, zaprojektowane zarówno do zastosowań domowych, jak i komercyjnych. Ten dwubiegunowy wyłącznik o prądzie znamionowym 1A, charakteryzujący się charakterystyką C, skutecznie chroni obwody przed przeciążeniami i zwarciami. Jego kompaktowe rozmiary (szerokość 2 modułów) ułatwiają montaż na szynie DIN, a możliwość podłączenia przewodów o przekroju od 1 do 25 mm2 zapewnia elastyczność instalacji. Ochrona i funkcjonalność Wyłącznik iC60H-C1-2 został zaprojektowany z myślą o bezpieczeństwie i wygodzie użytkowania. Charakterystyka C sprawia, że wyłącznik reaguje wolniej na krótkie skoki prądu, co jest szczególnie ważne przy uruchamianiu urządzeń z silnikiem – unikamy w ten sposób niepotrzebnego wyzwalania. Znamionowa zdolność wyłączania zwarciowego na poziomie 10 kA przy 230V oraz 70 kA przy 400V gwarantuje skuteczną ochronę nawet w przypadku poważnych awarii. Dodatkowo, wskaźnik VisiTrip pozwala na szybką identyfikację wyzwolonego obwodu, ułatwiając lokalizację problemu. Budowa i montaż Wyłącznik iC60H-C1-2 wyróżnia się solidną konstrukcją i łatwością montażu. Możliwość demontażu pojedynczego aparatu bez konieczności zdejmowania szyny łączeniowej znacząco przyspiesza prace instalacyjne. Zaciski śrubowe IP20 zapewniają bezpieczne połączenie przewodów, a duży obszar na oznacznik obwodu ułatwia identyfikację chronionego obwodu. Wykonany z wysokiej jakości materiałów, wyłącznik zapewnia długotrwałą i niezawodną pracę w temperaturach od -35°C do 70°C. Zastosowanie i zgodność z normami Ten wyłącznik znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od osiedli mieszkaniowych po budynki przemysłowe. Spełnia wymagania norm IEC/EN 60947-2 oraz IEC/EN 60898-1, co potwierdza jego zgodność z najwyższymi standardami bezpieczeństwa. Klasa ograniczenia energii 3 poprawia koszt ochrony obwodu odpływowego. Dzięki temu możesz mieć pewność, że Twoja instalacja jest odpowiednio zabezpieczona przed skutkami przeciążeń i zwarć.

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 1 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 2.3 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 70 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 70 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 70 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
