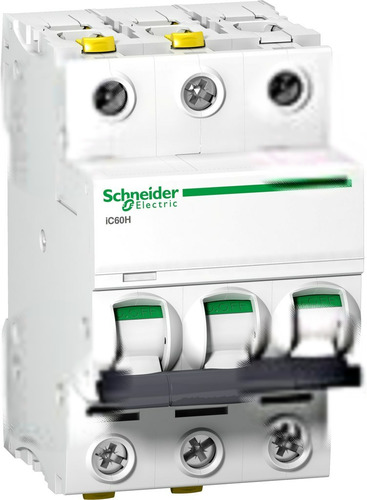

Wyłącznik nadprądowy iC60H-C10-3 C 10A 3-biegunowy

Producent: Schneider Electric

Wyłącznik nadprądowy iC60H – niezawodna ochrona instalacji Wyłącznik nadprądowy iC60H-C10-3 to trójbiegunowe urządzenie służące do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Zaprojektowany z myślą o szerokim zakresie zastosowań – od instalacji domowych, przez komercyjne, aż po przemysłowe – zapewnia bezpieczeństwo i niezawodność działania. Jego charakterystyka C sprawia, że dobrze radzi sobie z obciążeniami indukcyjnymi, takimi jak silniki czy transformatory, pozwalając na płynny rozruch bez niepotrzebnego wyzwalania. Funkcjonalność i konstrukcja dla profesjonalistów i użytkowników Ten wyłącznik łączy w sobie zaawansowane technologie z prostotą montażu i obsługi. Możliwość podłączenia dwóch przewodów o różnych przekrojach ułatwia instalację, a demontaż pojedynczego aparatu bez konieczności zdejmowania szyny łączeniowej znacząco przyspiesza prace serwisowe. Zdjęcie z szyny DIN odbywa się bez użycia narzędzi, co dodatkowo zwiększa wygodę użytkowania. Wyłącznik posiada stopień ochrony IP20, co zapewnia ochronę przed dotknięciem przypadkowym. Wskaźnik VisiTrip: Sygnalizuje wyzwolenie wyłącznika kolorem czerwonym, ułatwiając szybką identyfikację uszkodzonego obwodu. To oszczędność czasu podczas diagnozowania problemów. Wskaźnik VisiSafe: Informuje o fizycznym otwarciu styków kolorem zielonym, gwarantując bezpieczeństwo podczas prac konserwacyjnych w obwodzie odpływowym. Podwójne zaciski: Umożliwiają podłączenie przewodów zarówno od góry, jak i od dołu, zwiększając elastyczność instalacji. Szerokość 3 modułów: Kompaktowe wymiary pozwalają na efektywne wykorzystanie przestrzeni w rozdzielnicy. Znamionowa zdolność wyłączania do zwarcia (Icn): 10 kA przy 230V oraz 15 kA przy 400V – zapewnia skuteczną ochronę przed skutkami zwarć. Znamionowa zdolność wyłączania do zwarcia (Icu): 30 kA przy 230V oraz 15 kA przy 400V - dodatkowe zabezpieczenie instalacji. Charakterystyka i parametry techniczne Wyłącznik iC60H-C10-3 charakteryzuje się prądem znamionowym 10A oraz charakterystyką C, co oznacza jego odporność na krótkotrwałe skoki prądu podczas uruchamiania urządzeń indukcyjnych. Klasa ograniczenia energii 3 zapewnia optymalny koszt ochrony obwodu odpływowego. Urządzenie jest przeznaczone do pracy w temperaturach od -35°C do 70°C i w zakresie częstotliwości 50-60 Hz. Możliwość montażu dodatkowego wyposażenia pozwala na dostosowanie wyłącznika do specyficznych potrzeb instalacji. Znamionowe napięcie izolacji Ui wynosi 500V a znamionowe napięcie udarowe wytrzymywane Uimp to 6 kV. Przekrój przyłączanego przewodu jednodrutowego to od 1 do 25 mm2, a wielożyłowego od 1 do 16 mm2.

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 3
• Liczba biegunów (całkowita) 3
• Liczba biegunów chronionych 3
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 10 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 2.3 W
• Szerokość wyrażona liczbą modułów 3
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 30 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 15 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
