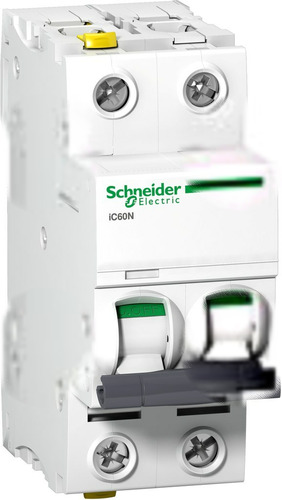

Wyłącznik nadprądowy iC60N-B2-2 B 2A 2-biegunowy A9F03202

Producent: Schneider Electric

Wyłącznik nadprądowy iC60N – niezawodna ochrona instalacji Wyłącznik nadprądowy iC60N-B2-2 to dwubiegunowe urządzenie służące do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Zaprojektowany przez Schneider Electric, zapewnia bezpieczeństwo w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Jego kompaktowe rozmiary i łatwy montaż na szynie DIN czynią go idealnym wyborem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych. Funkcjonalność i zastosowanie Wyłącznik iC60N-B2-2 charakteryzuje się charakterystyką B, co oznacza, że reaguje szybko na wzrost prądu. To sprawia, że jest szczególnie odpowiedni do ochrony obwodów z obciążeniami rezystancyjnymi, takimi jak oświetlenie czy urządzenia gospodarstwa domowego o niskim prądzie rozruchowym. Znamionowy prąd 2A oraz zdolność wyłączania zwarciowego do 6kA przy 400V gwarantują skuteczną ochronę przed uszkodzeniami instalacji i urządzeń. Możliwość podłączenia przewodów o przekroju od 1 do 25 mm2 (jednodrutowych) lub od 1 do 16 mm2 (wielożyłowych) zapewnia elastyczność podczas montażu. Komfort użytkowania i montażu Seria iC60 wyróżnia się przemyślaną konstrukcją, która ułatwia pracę instalatorom. Wyłącznik można łatwo zamontować i zdemontować bez konieczności używania narzędzi, a podwójne zaciski umożliwiają podłączenie przewodów zarówno od góry, jak i od dołu. Wskaźnik VisiTrip sygnalizuje wyzwolenie wyłącznika, ułatwiając identyfikację uszkodzonego obwodu. Dodatkowo wskaźnik VisiSafe informuje o fizycznym otwarciu styków, zapewniając bezpieczeństwo podczas prac konserwacyjnych. Klasa ograniczenia energii 3 poprawia koszt ochrony obwodu odpływowego. Urządzenie spełnia wymagania norm IEC/EN 60947-2 oraz IEC/EN 60898-1. Szeroki zakres zastosowań: idealny do budynków mieszkalnych, komercyjnych oraz przemysłowych. Łatwy montaż: szybki montaż na szynie DIN bez użycia narzędzi. Wskaźniki VisiTrip i VisiSafe: ułatwiają identyfikację problemów i zapewniają bezpieczeństwo pracy. Elastyczność połączeń: możliwość podłączenia przewodów o różnym przekroju. Zgodność z normami: spełnia wymagania IEC/EN 60947-2 oraz IEC/EN 60898-1. Trwała konstrukcja: wykonana z wysokiej jakości materiałów zapewniających długotrwałe użytkowanie. Niskie straty mocy: tylko 1.9 W strat mocy przyczynia się do efektywności energetycznej instalacji. Stopień ochrony IP20: ochrona przed dotknięciem dłonią oraz ciałami obcymi.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 2 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 1.9 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 50 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 50 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 50 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
