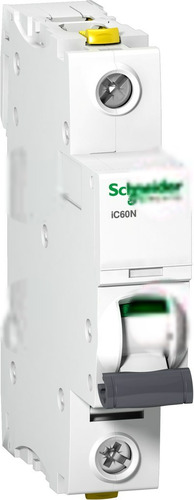

Wyłącznik nadprądowy iC60N-B4-1 B 4A 1-biegunowy

Producent: Schneider Electric

Wyłącznik nadprądowy iC60N-B4-1 to element serii iC60, zaprojektowany do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Ten jednobiegunowy wyłącznik o prądzie znamionowym 4A, z charakterystyką B, znajduje zastosowanie zarówno w budynkach mieszkalnych, komercyjnych, jak i przemysłowych. Jego konstrukcja oparta jest na normach IEC/EN 60947-2 oraz IEC/EN 60898-1, co gwarantuje optymalny dobór parametrów i wysoką niezawodność. Cechy i zastosowanie Wyłącznik iC60N-B4-1 wyróżnia się możliwością bezpośredniego podłączenia przewodów o różnym przekroju (od 1 do 25 mm2 dla jednodrutowych i od 1 do 16 mm2 dla wielożyłowych), co ułatwia montaż i adaptację do różnych instalacji. Optyczny wskaźnik Visi-Trip, sygnalizujący wyzwolenie elektryczne (kolor biało-czerwony), pozwala na szybką identyfikację problemu i skrócenie czasu naprawy. Dodatkowo, możliwość demontażu pojedynczego aparatu bez konieczności zdejmowania szyny łączeniowej oraz łatwe zdejmowanie z szyny DIN bez użycia narzędzi znacząco upraszczają prace instalacyjne. Klasa ograniczenia energii 3 zapewnia odpowiedni poziom ochrony obwodu odpływowego. Zalety i korzyści Wszechstronność: Nadaje się do zabezpieczania obwodów w różnych typach obiektów – od domów jednorodzinnych po budynki przemysłowe. Łatwy montaż: Możliwość podłączenia przewodów o różnym przekroju oraz szybki demontaż z szyny DIN oszczędzają czas podczas instalacji. Szybka diagnostyka: Wskaźnik Visi-Trip ułatwia lokalizację uszkodzonego obwodu, minimalizując czas przestoju instalacji. Bezpieczeństwo: Zgodność z normami IEC/EN 60947-2 i IEC/EN 60898-1 gwarantuje wysoki poziom bezpieczeństwa użytkowania. Wysoka wytrzymałość: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi aż 6 kA przy napięciu 230 V (zgodnie z EN 60898), a Icu to 50 kA przy napięciu 230 V (zgodnie z IEC 60947-2). Wytrzymywane napięcie udarowe Uimp to aż 6kV. Trwała konstrukcja: Wykonany z wysokiej jakości materiałów, odporny na warunki środowiskowe (temperatura pracy od -35°C do +70°C). Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem i wnikaniem ciał stałych. Optymalizacja kosztów: Klasa ograniczenia energii 3 pozwala na obniżenie kosztów zabezpieczenia obwodu odpływowego. Charakterystyka B wyłącznika sprawia, że reaguje on szybko na krótkotrwałe przeciążenia, ale jednocześnie dobrze znosi prądy rozruchowe urządzeń o charakterze indukcyjnym – co jest szczególnie ważne przy zabezpieczaniu obwodów oświetleniowych czy gniazdkowych w budynkach mieszkalnych. Straty mocy wynoszące jedynie 2.4 W minimalizują zużycie energii przez sam wyłącznik. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 1
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 4 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 2.4 W
• Szerokość wyrażona liczbą modułów 1
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 50 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 50 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
