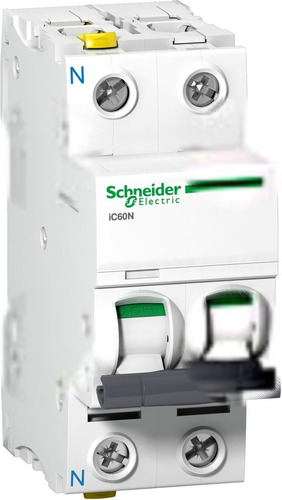

Wyłącznik nadprądowy iC60N-C6-1N C 6A 1N-biegunowy

Producent: Schneider Electric

Wyłącznik nadprądowy do ochrony instalacji elektrycznych Ten jednobiegunowy wyłącznik nadprądowy iC60N-C6-1N o prądzie znamionowym 6A, to element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Zaprojektowany zarówno do zastosowań domowych, jak i komercyjnych, oferuje niezawodną ochronę i łatwość montażu. Jest to kluczowy element zapewniający bezpieczeństwo w każdym obwodzie elektrycznym. Funkcjonalność i cechy charakterystyczne Wyłącznik iC60N-C6-1N charakteryzuje się charakterystyką C, co oznacza, że reaguje na prądy zwarciowe w sposób opóźniony – idealnie sprawdzi się w obwodach z urządzeniami o dużym prądzie rozruchowym, takimi jak silniki czy urządzenia z zasilaczami. Optyczny wskaźnik VisiTrip pozwala na szybką identyfikację wyzwolenia wyłącznika, ułatwiając lokalizację problemu w instalacji. Dodatkowo, możliwość demontażu pojedynczego aparatu bez konieczności demontażu szyny łączeniowej oraz zdjemowanie z szyny DIN bez użycia narzędzi znacząco upraszczają prace instalacyjne i serwisowe. Szeroki zakres zastosowań: Nadaje się do budynków mieszkalnych, komercyjnych oraz przemysłowych. Charakterystyka C: Zapewnia ochronę przed przeciążeniami i zwarciami, szczególnie w obwodach z urządzeniami o dużym prądzie rozruchowym. Wskaźnik VisiTrip: Ułatwia szybką identyfikację wyzwolenia wyłącznika. Łatwy montaż i demontaż: Bezpośrednie podłączenie przewodów o różnych przekrojach oraz możliwość demontażu bez narzędzi. Zgodność z normami: Spełnia wymagania norm EN/IEC 60898-1 oraz EN/IEC 60947-2, gwarantując bezpieczeństwo i niezawodność działania. Zdolność wyłączania: Znamionowa zdolność zwarciowa łączeniowa Icn wynosi 6 kA przy napięciu 230 V, a Icu to 10 kA przy 230 V – zapewnia skuteczną ochronę przed skutkami zwarć. Uniwersalne przyłącza: Możliwość podłączenia przewodów jednodrutowych (1-25 mm2) oraz wielożyłowych (1-16 mm2). Parametry techniczne i konstrukcja Wyłącznik został zaprojektowany z myślą o trwałości i niezawodności. Jego klasa ograniczenia energii to 3, co poprawia koszt ochrony obwodu odpływowego. Wykonany z wysokiej jakości materiałów, odporny na warunki środowiskowe (temperatura pracy od -35°C do 70°C) oraz posiada stopień ochrony IP20. Dzięki kompaktowym wymiarom (szerokość 2 moduły) zajmuje niewiele miejsca w rozdzielnicy. Znamionowe napięcie izolacji Ui wynosi 500V a znamionowe napięcie udarowe wytrzymywane Uimp to 6kV co zapewnia dodatkowe bezpieczeństwo użytkowania. Dodatkowo posiada funkcję izolacyjną zgodną z normami EN 60898-1 oraz EN/IEC 60947-2 .

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 6 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 1.3 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 10 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
