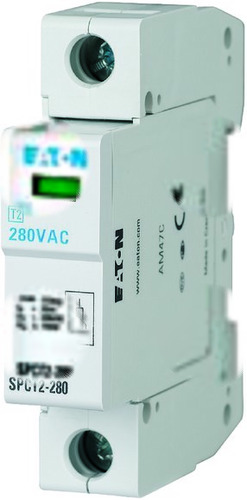

Ogranicznik przepięć SPCT2-280/1

Producent: Eaton

Ochrona instalacji elektrycznej – niezawodny ogranicznik przepięć Ogranicznik przepięć SPCT2-280/1 marki Eaton to kluczowy element zabezpieczenia instalacji elektrycznych przed skutkami przepięć, zarówno tych spowodowanych wyładowaniami atmosferycznymi, jak i zakłóceniami w sieci. Urządzenie skutecznie redukuje napięcie do bezpiecznego poziomu, chroniąc podłączone urządzenia przed uszkodzeniem. Jest to szczególnie ważne w przypadku wrażliwego sprzętu elektronicznego, takiego jak stacje ładowania pojazdów elektrycznych, falowniki fotowoltaiczne czy pompy ciepła – obszary, w których ten model znajduje szczególne zastosowanie. Ogranicznik przeznaczony jest do montażu na szynie DIN TH-35 mm i zajmuje tylko 1 moduł, co ułatwia jego integrację z istniejącą infrastrukturą. Sygnalizacja optyczna informuje o ewentualnym uszkodzeniu wkładu, umożliwiając szybką reakcję i wymianę. Konstrukcja urządzenia zapewnia ochronę w układach sieci TN i TN-S, a także w innych konfiguracjach. Maksymalny przekrój przewodów do 25 mm2 (jedno-/wielodrutowych) i 35 mm2 (elastycznych) zapewnia kompatybilność z różnymi typami okablowania. Kluczowe cechy i korzyści Skuteczna ochrona: Zabezpiecza przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Szybka sygnalizacja: Optyczny wskaźnik stanu informuje o konieczności wymiany wkładu – zielony oznacza prawidłowe działanie, czerwony – uszkodzenie. Łatwy montaż: Kompaktowy rozmiar (1 moduł) i montaż na standardowej szynie DIN TH-35 mm ułatwiają instalację. Uniwersalność: Przeznaczony do układów sieci TN i TN-S oraz innych konfiguracji. Wysoka wydajność: Znamionowy prąd wyładowczy 20 kA (8/20) oraz maksymalny prąd wyładowczy 40 kA zapewniają skuteczną ochronę nawet przy dużych przepięciach. Bezpieczeństwo: Zgodność z normą IEC 61643-1+A1 dla ochrony klasy I+II gwarantuje wysoki poziom bezpieczeństwa. Praktyczne rozwiązanie dla instalatorów: Prosty montaż i intuicyjna sygnalizacja ułatwiają pracę podczas instalacji i konserwacji. Parametry techniczne i zastosowanie Ogranicznik SPCT2-280/1 jest urządzeniem typu 2, co oznacza, że stanowi uzupełnienie ochrony zapewnianej przez ograniczniki typu 1 (instalowane na granicy LPZ 0/1). Jego poziom ochrony wynosi 1.4 kV, a znamionowe napięcie AC to 280 V. Urządzenie nie posiada styku do zdalnej sygnalizacji ani zintegrowanego zabezpieczenia nadprądowego, ale może być stosowane z bezpiecznikiem o maksymalnej wartości 125 A dla dodatkowego zabezpieczenia instalacji. Dzięki temu stanowi niezawodne rozwiązanie dla ochrony różnorodnych odbiorników elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. •Stacje ładowania pojazdów elektrycznych•Akumulatorowe magazyny energii•Falowniki fotowoltaiczne po stronie AC•Pompy ciepła•3-fazowe odbiorniki wymagające silnej ale czułej ochrony

• Bez prądu upływu nie
• Bieguny 1
• Inny układ sieci tak
• Integrated short-circuit protection nie
• Leakage-current free nie
• Liczba przewodów (bez uziemienia) 1
• Maks. przekrój przewodu (jedno-/wielodrutowego) 25 mm2
• Maks. przekrój przewodu elastycznego 35 mm2
• Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) 125 A
• Maksymalny prąd wyładowczy (8/20) 40 kA
• Najwyższe napięcie trwałej pracy AC 280 V
• Odporność na zwarcie nie
• Poziom ochrony 1.4 kV
• Rozmiar 1 moduł
• Sposób montażu Szyna montażowa DIN TH-35 mm
• Stopień ochrony (IP) IP20
• Sygnalizacja zadziałania na urządzeniu Optyczny
• Typ 2 tak
• Układ sieci DC nie
• Układ sieci IT nie
• Układ sieci TN tak
• Układ sieci TN-C nie
• Układ sieci TN-C-S nie
• Układ sieci TN-S tak
• Układ sieci TT nie
• Układ sieciowy Inne
• Ze stykiem do zdalnej sygnalizacji nie
• Zintegrowana zabezpieczenie przeciwzwarciowe nie
• Zintegrowane dobezpieczenie nie
• Znamionowe napięcie AC 280 V
• Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 20 kA
