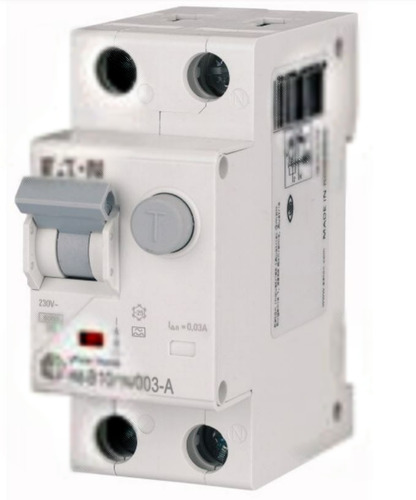

Wyłącznik kombinowany 6kA typ A HNB-B10/1N/003-A

Producent: Eaton

Bezpieczeństwo i ochrona w Twojej instalacji elektrycznej Ten wyłącznik kombinowany Eaton xPole Home HNB-B10/1N/003-A to niezawodne rozwiązanie dla ochrony Twojego domu lub firmy. Łączy w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego, zapewniając kompleksowe bezpieczeństwo przed skutkami zwarć, przeciążeń oraz porażeń prądem elektrycznym. Urządzenie jest przeznaczone do instalacji jednofazowych o napięciu 230V i prądzie znamionowym 10A. Dlaczego warto wybrać ten wyłącznik? Podwójna ochrona: Zabezpiecza przed przeciążeniem, zwarciem oraz niebezpiecznym prądem upływowym. Szybka reakcja: Charakterystyka B zapewnia szybkie wyzwalanie w przypadku zwarć, minimalizując ryzyko uszkodzeń. Wysoka niezawodność: Wykonany z wysokiej jakości materiałów, gwarantuje długotrwałe i bezawaryjne działanie. Łatwy montaż: Kompaktowa konstrukcja (2 moduły) i możliwość montażu na szynie DIN TH 35 ułatwiają instalację. Uniwersalne zastosowanie: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz innych urządzeń elektrycznych w budynkach mieszkalnych i komercyjnych. Przekrój zacisków 25mm2: Umożliwia podłączenie przewodów o większej średnicy, co zwiększa elastyczność instalacji. Podwójne zaciski: Zarówno windowe jak i szynowe – dają swobodę wyboru sposobu podłączenia przewodów. Specyfikacja techniczna i funkcjonalność Wyłącznik HNB-B10/1N/003-A został zaprojektowany z myślą o bezpieczeństwie i wygodzie użytkowania. Posiada czułość na prąd różnicowy typu A, co oznacza, że skutecznie reaguje na prądy pulsacyjne ze składową stałą DC – typowe dla nowoczesnych urządzeń elektronicznych. Znamionowa zdolność wyłączania zwarciowa wynosi 6kA, co zapewnia skuteczną ochronę w przypadku wystąpienia awarii. Dodatkowo, urządzenie posiada wskaźnik położenia styków (czerwony/zielony), który ułatwia wizualną kontrolę stanu wyłącznika. Warto zwrócić uwagę na konieczność regularnego testowania urządzenia – zaleca się naciskanie przycisku testowego „T” co 6 miesięcy, aby upewnić się o jego prawidłowym działaniu. Wyłącznik posiada również blokadę uniemożliwiającą przypadkowe włączenie po wyłączeniu z powodu awarii. Dane techniczne w skrócie: Rodzaj napięcia: AC Prąd znamionowy: 10 A Napięcie znamionowe: 230 V Charakterystyka wyzwalania: B (bezzwłoczny) Czułość: A (reaguje na prądy pulsacyjne DC) Znamionowa zdolność wyłączania zwarciowa: 6 kA Liczba biegunów chronionych: 1 + N (2 bieguny całkowite) Przekrój przewodów: 1 - 25 mm2 Stopień ochrony: IP20 Przekrój zacisków 25mm2, testowanie aparatu co 6 miesiący, podwójne zaciski windowe/szynowe

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość A
• Do instalacji podtynkowych nie
• Głębokość wbudowania 69.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 10 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 6 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
