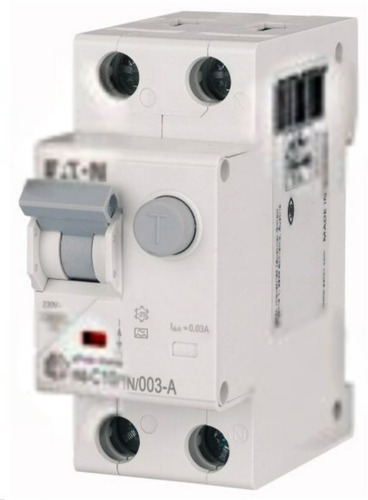

Wyłącznik kombinowany 6kA typ A HNB-C10/1N/003-A

Producent: Eaton

Bezpieczeństwo i niezawodność w jednym urządzeniu Wyłącznik kombinowany Eaton HNB-C10/1N/003-A to zaawansowane rozwiązanie, łączące funkcje wyłącznika nadprądowego i różnicowoprądowego w jednej obudowie. Zapewnia kompleksową ochronę instalacji elektrycznej przed skutkami zwarć, przeciążeń oraz porażeń prądem elektrycznym. Urządzenie jest szczególnie polecane do zastosowań domowych (seria xPole Home), ale sprawdzi się również w innych instalacjach wymagających wysokiego poziomu bezpieczeństwa. Funkcjonalność i parametry techniczne Wyłącznik charakteryzuje się prądem znamionowym 10A, czułością na prąd różnicowy A (30mA) oraz zdolnością wyłączania zwarciowego 6kA. Charakterystyka C zapewnia szybką reakcję na przeciążenia, a jednocześnie pozwala na bezproblemowe uruchamianie urządzeń z silnikami, które generują wysokie prądy rozruchowe. Dwubiegunowa konstrukcja (2P) w połączeniu z możliwością rozłączenia bieguna N zwiększa funkcjonalność i elastyczność zastosowania. Znamionowe napięcie izolacji Ui wynosi 500V, a napięcie udarowe 4kV, co gwarantuje bezpieczną pracę w różnych warunkach. Montaż i dodatkowe cechy Montaż wyłącznika jest prosty i intuicyjny – odbywa się na standardowej szynie DIN TH 35. Podwójne zaciski windowe/szynowe ułatwiają podłączenie przewodów o przekroju od 1 do 25 mm2. Urządzenie posiada wskaźnik położenia styków (czerwony/zielony), który pozwala na szybką wizualną kontrolę stanu urządzenia. Dodatkowo, wyłącznik wymaga testowania co 6 miesięcy – co jest wyraźnie zaznaczone przyciskiem testowym "T". Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem i ciałami stałymi większymi niż 12mm. Kompleksowa ochrona: Zabezpieczenie przed zwarciami, przeciążeniami i porażeniem prądem. Dwubiegunowy: Zwiększona funkcjonalność i elastyczność zastosowania. Charakterystyka C: Odpowiednia dla urządzeń z silnikami o wysokim prądzie rozruchowym. Podwójne zaciski: Ułatwiony montaż przewodów o różnym przekroju. Wskaźnik stanu: Szybka wizualna kontrola stanu urządzenia. Testowanie co 6 miesięcy: Gwarancja prawidłowego działania urządzenia w czasie. Zgodność z normami: Zapewnienie bezpieczeństwa i niezawodności instalacji. Przekrój zacisków do 25mm2: Pozwala na podłączenie przewodów o większej średnicy, co zwiększa zakres zastosowań wyłącznika. Przekrój zacisków 25mm2, testowanie aparatu co 6 miesiący, podwójne zaciski windowe/szynowe

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Czułość A
• Do instalacji podtynkowych nie
• Głębokość wbudowania 69.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 10 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 6 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
